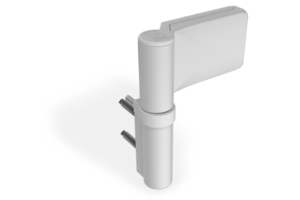

Dr Hahn scharnier afstellen of een ander merk is eenvoudig met deze handleiding. Je vind hier hoe je de deur geheel kunt verwijderen. Middels een foto collectie lichten we toe hoe je het scharnier kunt stellen met extra aandachtspunten. Ook vind je hier de originele DR Hahn video met hier op de stelmogelijkheden weer gegeven. Het gaat hier om het nieuwe type KT-V 6R scharnier. Helemaal onder aan vind je een stukje over het oude scharnier KV ET. Ook staan hier oplossingen als het stellen met de scharnieren niet lukt!
Bij het afstellen van een Dr. Hahn-scharnier is het belangrijk dat je de hoogte in de juiste draairichting verstelt. Wanneer je de deur omhoog moet stellen, til deze dan eerst veilig iets op met een wig, glaszuiger of een koevoet met bescherming. Hierdoor ontstaat ruimte tussen het scharnier en het contactpunt, zodat je de inbus zonder spanning met de klok mee kunt draaien.
👉 Let op:
Het onderste scharnier is strak afgesteld omdat dit het volledige deurgewicht opvangt. De overige scharnieren vangen alleen zijwaartse krachten op. Als deze toch gewicht dragen, kunnen ze scheef gaan staan.
Om de deur te verwijderen dien je de deur haaks open te zetten, pas dan kun je de deur optillen en verwijderen.
Als je op de afbeelding klikt vergroot de afbeelding.

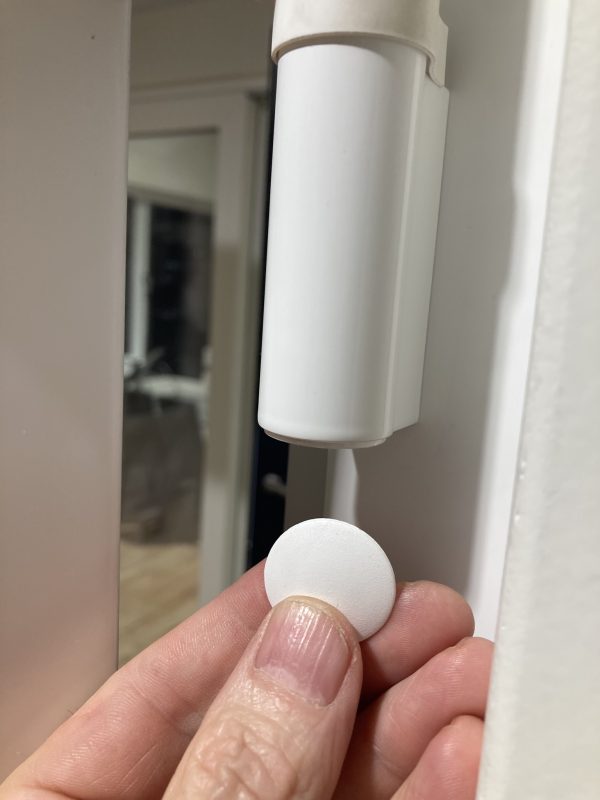

Verwijdere de plastic dop aan de onderzijde van het DR Hahn scharnier indien aanwezig. De dop zit vast met een klemconstructie, normaliter is een nagel voldoende om de dop er af te krijgen.

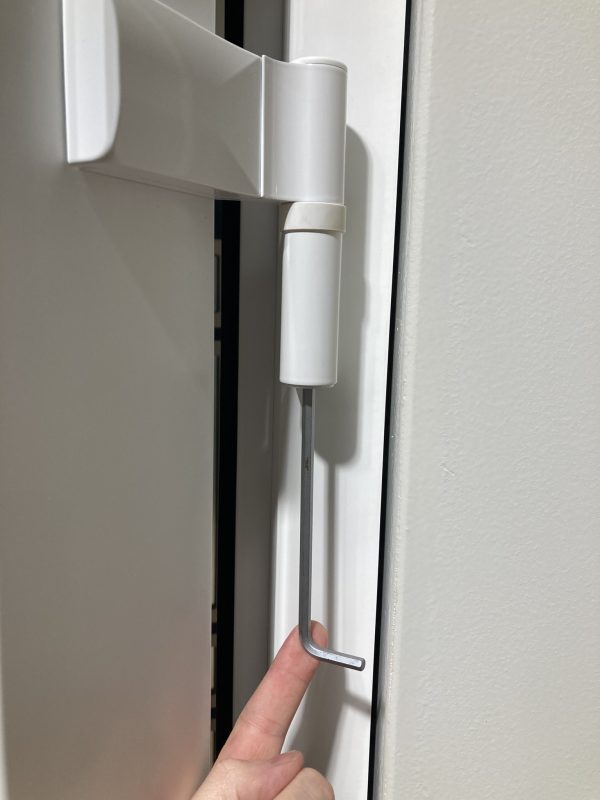

Plaats een inbus 5mm in het scharnier en zoek de bout.
Met de klok mee gaat de deur omhoog. Tegen de klok in gaat de deur omlaag. Onderste scharnier draagt het gewicht van de deur, scharnieren erboven mogen geen gewicht dragen. Herplaats de plastic dop.
Met een inbus 3mm draai je de borg los. Maak 5 omwentelingen en laat de borg in het gat zitten om kwijtraken te voorkomen.

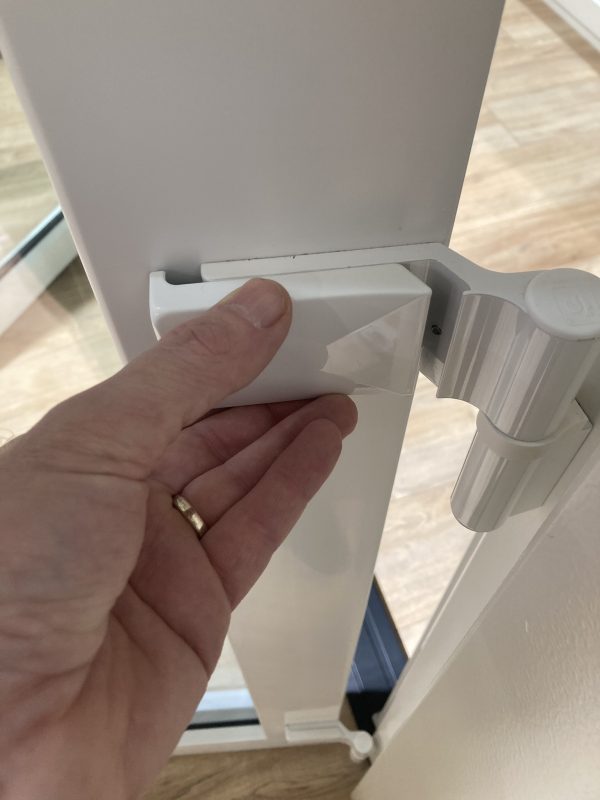

Trek aan de afdekplaat om hem te verwijderen.

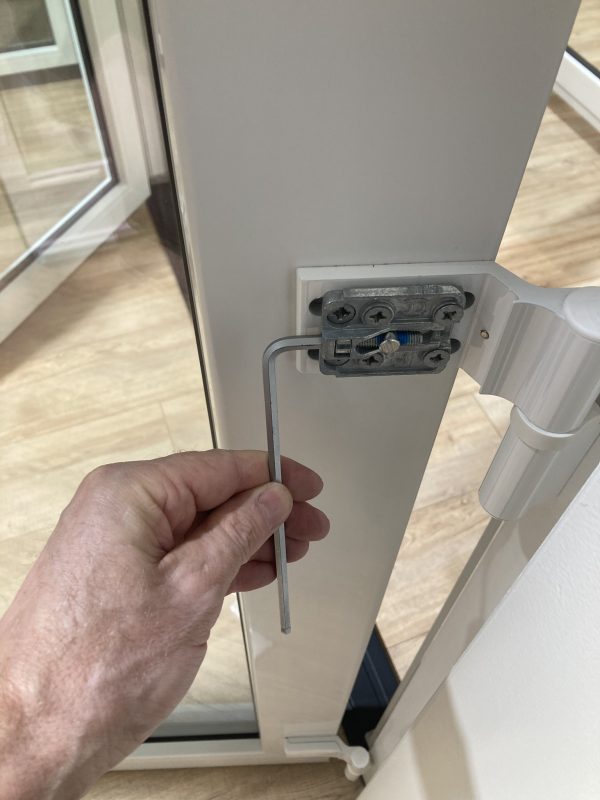

Met een 5mm inbus kun je het scharnier verstellen.
Met de klok mee, dan wordt de naad aan de sluitzijde bij het slot groter.
Tegen de klok in dan wordt de naad aan de sluitzijde bij het slot kleiner.
Tip: Door met stukje papier te controleren weet je of er wel of geen goed contact is tussen deur en rubber.
Met een 3mm inbus kun je de deur losser of strakker tegen het rubber aan trekken.
Met de klok mee dat gaat de deur van het rubber af.
Tegen de klok in dan gaat de deur naar het rubber toe.
Let op bij diepte afstelling: het kan zijn dat de pen inwendig iets verdraaid zit, dan krijg je de inbus er slecht in!
Ga dan als volgt te werk: Open de deur haaks en til de deur er uit, draai de pennen goed met het inbusje voor het gat en plaats de deur terug.
Bekijk hier de video hoe je een Dr Hahn scharnier afstelt (let op dit is de nieuwste video!) Het scharnier is een veilig SKG** politie keurmerk scharnier. Wordt vaak gebruikt bij verdiepte kozijnen. Met name aan de buitenzijde omdat de deur hier verdiept ligt ten opzichte van het kozijn.
Het betreft hier het oude scharnier KV ET hier is de dichtingsdruk afstellen op een andere manier geregeld! Bekijk de video hier.
Het kan zijn dat er op het Dr Hahn scharnier afstellen geen stelruimte meer aanwezig is. Dan is er een mogelijkheid om de kunststof deur op een andere manier te stellen. Dit is wel meer complex en heeft meer tijd nodig. Wil je dit doen bekijk dan onze blog Kunststof deur afstellen
Dit scharnier is te herkennen aan de Clown – Joker die op de scharnierdop staat afgedrukt.
